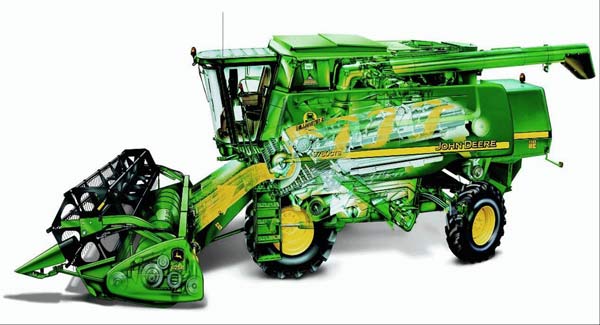

Наклонная камера
Усиленный привод обеспечивает стабильную подачу массы в тяжёлых условиях  уборки.
Наклонная камера имеет шесть регулировок – как в поперечном, так и продольном направлениях, что обеспечивает максимальную приспособляемость к состоянию культуры и рельефу поля. В отличие от большинства современных комбайнов производства других компаний, на комбайнах Джон Дир можно также регулировать угол атаки жатки, что позволяет более эффективно комбайнировать полёгшие хлеба и низкостелющиеся культуры, при минимальном износе днища жатки. С другой стороны, данная регулировка обеспечивает параллельность днища жатки полю, при установке шин/колес с нештатной размерностью – либо при уменьшении давления в шинах для увеличения сцепления с почвой. Таким образом, достигается максимальная производительность комбайна и практически исключается возможность захвата почвы даже на неровных полях.
Электрогидравлическая автоматическая система копирования рельефа поля «Хедертрак»  обеспечивает работу с одинаково высокой производительностью на неровных полях,  полях с уклоном, при работе ночью, а также и при уборке полёглых хлебов. Вся информация о работе системы и  состоянии рельефа поля выводится на специальный монитор.
Ширина наклонной камеры в комбайнах СTS равна ширине молотилки, поэтому нет необходимости в установке дополнительных приёмных битеров, так называемых ускорителей, требующихся для равномерного распределения хлебной массы по ширине молотилки при переходе массы из наклонной камеры в молотилку.
Увеличенная длина наклонной камеры  обеспечивает оператору  великолепный обзор рабочей зоны жатки.

Увеличенная длина наклонной камеры  обеспечивает оператору  великолепный обзор рабочей зоны жатки.
Для установки/разъединения жатки не требуется инструмент; магистрали гидравлики и провода электрики жатки собраны в единой разрывной муфте (фото справа). В отличие от аналогичных устройств на комбайнах других производителей, здесь также имеется дополнительное устройство для одновременного управления замком крепления жатки, что обеспечивает дополнительный комфорт.

Молотильно-сепарирующее устройство
Барабан большого диаметра – 660 мм, с 10 бичами, обладая высокой инерцией вращения, обеспечивает обмолот  большого количества материала уже на начальном этапе, что сводит повреждение зерна к минимуму.
Часть невымолоченного зерна отделяется  пальцевыми роторами.
Поскольку барабан имеет такую же ширину, что и наклонная камера, молотильный барабан используется по всей длине.
Молотильно-сепарирующее устройство обладает высокой универсальностью, и в комбинации с универсальным подбарабаньем   (фото справа) может производить обмолот  зерновых, зернобобовых, мелкосеменных культур, а также подсолнечника и кукурузы. Три ряда вкладышей позволяют контролировать объем поступающего материала на соломотряс и решетный стан. Регулируемые остьеотделительные пластины для оптимального вышелушевыния входят в стандартную комплектацию при поставке.
Система автоматической регулировки комбайна позволяют оператору автоматически изменять параметры МСУ при смене культуры.
Отделение

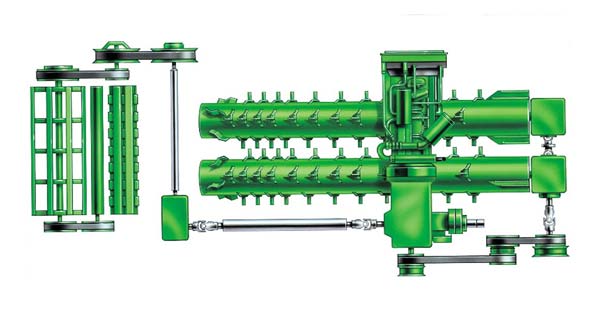

2 отделяющих ротора с эксцентрической рубашкой обеспечивают интенсивное отделение с высокой производительностью при минимальном потреблении мощности. Солома в верхней части ротора вспушивается и транспортируется, в нижней обмолачивается

Для управления загрузкой решёт имеется возможность закрыть заднюю часть подбарабанья роторов.
Скорость вращения роторов изменяется бесступенчато в широких диапазонах, приспосабливаясь к конкретным условиям уборки.
В задней части роторов имеются 4 лопасти, обеспечивающие равномерную подачу соломы в соломоизмельчитель.

Очистка
Конструктивно система очистки состоит из транспортирующих  шнеков, предварительного очистителя, решёт тонкой и грубой очистки, роторных вентиляторов.
Мощные износостойкие конвейерные шнеки легко и равномерно подают материал на решётный стан. Высокая эффективность шнеков особенно заметна при уборке влажных культур, а также при работе на склонах.
Предварительный очиститель удаляет 25% вымолоток. Около 1/3 зерна после прохождения предварительной очистки попадает непосредственно в шнек чистого зерна, что уменьшает объём зерна и вымолоток, проходящих через решётный стан.
Лазерная система слежения за объёмом невымолоченного зерна обеспечивает передачу точной информации, которая необходима для правильной настройки компонентов системы очистки.
Решетный стан с левого и правого края оборудован решетками с удлиненными прутьями, благодаря чему при поперечном уклоне до 7 – 9 градусов скапливающийся многослойных ворох вымолоток возвращается на дообмолот, без увеличения потерь.



Зерновой бункер
Разгрузка полного бункера ёмкостью 10.000 л производится за 2 минуты.
Бункер оборудован двустворчатой крышкой, предотвращающей попадание влаги. На ряд моделей возможна установка специальной надставки, увеличивающей полезный объем зернового бункера. Открытие крышки бункера осуществляется с пульта управления в кабине.
Взять пробу зерна из бункера можно прямо с площадки кабины.
Выгрузной шнек поставляется в 2 вариантах: 5,20 м и 6,10 м, в зависимости от выбранной ширины жатки. При разгрузке на ходу возможно увеличение мощности двигателя на 34 л.с., что позволяет одновременно вести комбайнирование и обмолот.
Разгрузка зерна возможна в любом положении выгрузного шнека.
Соломоизмельчитель
Солому можно либо укладывать в валки, либо измельчать и распределять по полю. Соломоизмельчитель оборудован интегрированным разбрасывателем половы; при этом полова разбрасывается с общим потоком измельченной соломы либо выбрасывается в сторону.
Разбрасывание соломы производится равномерно на ширину до 9,15 м, что особенно важно при минимальной и нулевой технологии обработки почвы.
Три диапазона числа оборотов соломоизмельчителя позволяют выбрать оптимальную величину для работы с зерновыми культурами, кукурузой и другими культурами.
Для крупного измельчения можно использовать обычные или неподвижные ножи, для мелкого измельчения – зубчатые ножи.
Электрическая регулировка лопастей отражателя позволяет прямо из кабины осуществлять регулировку с учётом силы и направления ветра и рельефа почвы.
Комфортабельная кабина
Система автоматического контроля температуры воздуха в кабине входит в стандартную комплектацию комбайна.
Отличный обзор рабочей зоны – площадь остекления 5,2 м2.
Органы управления удобно расположены в логической последовательности.
Четыре раздельных дисплея с кнопками управления удобно расположены на правой вертикальной стойке кабины. В отличие от многих современных комбайнов других производителей, комбайны Джон Дир более просты в управлении, поскольку они не имеют сложных иерархических систем меню. Поэтому и обучение управлению комбайнами Джон Дир занимает меньше времени, а операторы комбайнов используют весь потенциал машин.



Жатки и адаптеры
Комбайны серии CTS комплектуются жесткими и плавающими шнековыми и полотняными зерновыми жатками, кукурузными адаптерами и валковыми подборщиками.
Двигатель и приводы
Мощность двигателя 336 л.с., плюс дополнительная мощность при выгрузке.
Двигатель, объёмом 8,1 л имеет инновационную полностью электронную систему впрыска топлива.
Главный привод включается посредством 4-х дисковой фрикционной муфты.
Комплектация / Дополнительное оборудование
Комбайны комплектуются, в зависимости от конкретных условий эксплуатации и пожеланий заказчика, разными видами подбарабаний, соломоизмельчителей, наборами для дооборудования комбайна на уборку кукурузы и другими видами оборудования. Джон Дир предлагает также широкий выбор типоразмеров и марок шин, например, шины Бриджстоун/Файрстоун, гарантийный срок эксплуатации которых в СНГ составляет 4 года.
Крутосклонная модификация комбайна – система «Хиллмастер II». Система, состоящая из маятниковых редукторов привода колес и 2 сверхмощных гидроцилиндров, удерживает комбайн в горизонтальной плоскости при поперечном наклоне до 15 градусов. Таким образом, в отличие от систем, используемых другими производителями, происходит разравнивание массы не только на стадии очистки, но и обмолота и сепарации, что во много раз увеличивает производительность комбайнирования и сводит совокупные потери к абсолютному минимуму. «Хиллмастер II» также позволяет заполнять зерновой бункер полностью.
В сочетании с системой «СлоупМастер», обеспечивающей надежную очистку при наклоне до 7 градусов, система «Хиллмастер II» позволяет комбайну работать на склонах до 22 градусов с таким же качеством, как и на ровной поверхности.
Система компьютерного мониторинга урожая – «Гринстар». Эта система обеспечит Вас текущей информацией об урожайности убираемой культуры и её влажности. Система позволяет составлять компьютерные карты урожайности полей, которые затем могут использоваться последующим шлейфом машин Джон Дир.
Новейшей разработкой Джон Дир является система «АвтоТрак» для зерноуборочных комбайнов, которая автоматически управляет движением комбайна по полю, параллельно предыдущим проходам. Система обрабатывает сигнал одновременно с 21 спутника, находящегося на геостационарной орбите Земли. Таким образом, обеспечивается беспрецедентная точность проходов, а максимальная погрешность составляет не более 5 см. Вы сможете по достоинству оценить эту дополнительную опцию работая с широкой жаткой, захватом, например, 9 м, а также на склонах и в темное время суток. Благодаря «АвтоТрак» нагрузка на механизатора уменьшается и увеличивается производительность комбайна.
Комбайны серии CTS, начиная с 2005 г., могут быть оборудованы системой «ХарвестСмарт», которая автоматически регулирует рабочую скорость комбайна, исходя из целого ряда факторов: условия комбайнирования (влажность хлебной массы, комбайнирование на склонах), объем хлебной массы на транспортере наклонной камеры и молотильном барабане, загрузка соломотряса, величина потерь за соломотрясом, нагрузка на двигатель. «ХарвестСмарт» значительно увеличивает производительность работы комбайна, при одновременном улучшении качества вымолоченного зерна.
Решетный стан может быть оборудован электромеханической регулировкой угла наклона решет. В совокупности с системой автоматической регулировки настроек (на целый ряд культур) комбайна. Регулировка решет производится автоматически, исходя из заранее заданных показателей для конкретной комбайнируемой культуры, на ходу. Это позволяет уменьшить потери зерна на очистке, при одновременном увеличении эффективности рабочего времени и общей наработки комбайна.
По желанию заказчика, комбайны комплектуются ксеноновыми фарами рабочего освещения. Их световой поток на расстоянии 10 м в 1,5, а на расстоянии 80 м – в 2 раза интенсивнее, чем у обычных, галогенных фар.



Техническое обслуживание
Комбайн Джон Дир 9780 СTS не имеет ни одной точки смазки ежедневного ТО. Ни один узел не смазывается чаще, чем 1 раз в 50 моточасов. Ни один другой производитель не имеет аналогичных показателей

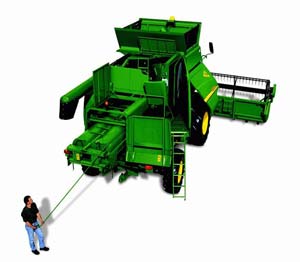

Узел роторов легко выкатывается назад из комбайна, снижая таким образом затраты времени на ТО.
Большинство узлов в комбайне имеют привод от системы гидравлики. При выполнении работ по техническому обслуживанию Вы имеете дело с меньшим количеством ремней и цепей, чем на комбайнах других производителей. При этом все они легко доступны.
Многочисленные сервисные лампы подсветки обеспечивают прекрасную видимость всех узлов и агрегатов при выполнении ТО в тёмное время суток.
Интервалы ТО отслеживает бортовой компьютер, при наступлении срока очередного ТО компьютер выводит соответствующую информацию на дисплей.

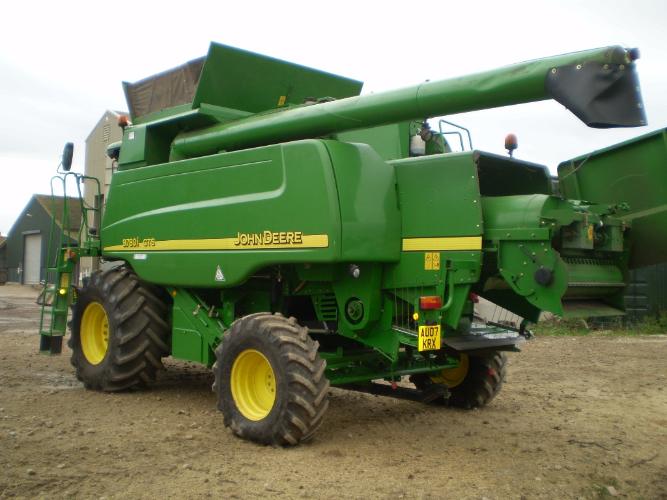

Технические характеристики   9780CTS

Номинальная мощность двигателя, кВт/л.с. 228/310

Емкость топливного бака, л 700

Ширина захвата жатки, м 5,50-9,15

Диаметр молотильного барабана, мм 660

Ширина молотильного барабана, мм 1400

Количество бичей 10

Стандартное число оборотов барабана, об/мин 350-950

Число оборотов барабана с понижающим редуктором, об/мин 200-475

Регулировка зазора подбарабанья Электрическая

Количество роторов 2

Длина роторов, мм 3400

Диаметр роторов спереди/сзади, мм 464/502

Число оборотов роторов, об/мин 570-740

Система очистки «Квадра-Флоу», с предварительной очисткой

Объем бункера, л 10000

Общая длина (без жатки), мм 8800

Общая ширина (без жатки), мм 3500

Общая высота, мм 3900

Масса (без жатки), кг 12700
